Резьба и крепёж в 3D-печати: восемь способов поставить металл в деталь

Напечатанная деталь слабее всего в резьбе, в посадке под вал и поперёк слоёв. Рассказываю, когда резьбу можно напечатать, а когда в деталь ставят металл: винт, гайку, вставку, подшипник. С размерами отверстий и схемами в разрезе.

Опубликовано Технология FDMСпособов 8Размеры от М3 до М6

Что в статье
  1. 01Где пластик слаб
  2. 02Резьбу можно напечатать
  3. 03Какой способ выбрать
  4. 04Винт и гайка насквозь
  5. 05Винт прямо в пластик
  6. 06Вплавляемая вставка
  7. 07Закладная гайка
  8. 08Подшипник внатяг
  9. 09Вал: внатяг или в зажим
  10. 10Трубка вместо пластика
  11. 11Пробник зазоров
  12. 12Шпаргалка
  13. 13Частые вопросы
  14. 14Источники
  15. Оставить заявку

Коротко

  • Резьбу от М6 печатают вместе с деталью. Мельче М5 она выходит неточной, туда ставят металл.
  • Для разовой сборки хватит винта прямо в пластик: в замере винт М3 держал на вырыв 142 кг, хорошая вставка 181. Сорвать его затяжкой втрое легче.
  • Деталь, которую разбирают часто, просит вставку или закладную гайку: винт идёт по металлу.
  • Отверстия принтер печатает меньше, чем в модели. Под посадку их печатают с запасом и досверливают, а размер проверяют пробником.
  • Вставки, гайки и подшипники я ставлю в деталь сам. Напишите в заявке, какой крепёж у вас, отверстия под него заложу в модель.

01Где пластик слаб

Принтер кладёт деталь слоями, и шов между слоями слабее самого пластика. Насколько слабее, зависит от материала и настроек печати[1]. Отсюда три места, где напечатанная деталь подводит первой.

  • Резьба. Шаг резьбы М3 полмиллиметра. При слое 0,2 мм на виток приходится два с половиной слоя: принтеру нечем нарисовать его форму.
  • Посадка. Вал или подшипник распирает отверстие изнутри. Тонкая стенка вокруг него выпучивается и расходится по шву[8].
  • Тонкое и высокое. Стойку, напечатанную стоя, боковая нагрузка ломает по слою.

Стойка напечатана вместе с основанием. Слои лежат поперёк неё, как монеты в столбике.

Выберите, как напечатана стойка, и нажмите на неё. В замере брусок, напечатанный стоя, держал на разрыв от 29 до 55 процентов того, что держал такой же брусок лёжа: ASA 29, PETG 46, PLA 55[16].

Поэтому деталь я ставлю на столе так, чтобы нагрузка шла вдоль слоёв. Когда так не выходит, модель можно разрезать: стойки напечатать лёжа и привинтить к основанию. А там, где пластика мало при любом положении, в деталь ставят металл.

02Резьбу можно напечатать

Самый простой крепёж обходится без металла: резьбу рисуют в модели, и принтер печатает её вместе с деталью. Всё решает размер.

Protolabs советует не печатать на FDM резьбу мельче М5[8], Formlabs называет нижней границей М6[10]. Причину показали снимки под микроскопом: резьба, нарисованная по стандарту, выходит с принтера искажённой и не попадает в допуск. Чем тоньше слой, тем искажение меньше[2].

Что из этого следует

  • От М6 и крупнее резьбу печатают вместе с деталью. Деталь ставят так, чтобы на витках не было поддержек[10], обычно осью резьбы вверх, и берут слой потоньше.
  • Зазор обязателен. Болт и гайка, нарисованные по стандарту, после печати друг в друга не войдут[2]. Сколько прибавить, показывает пробник.
  • Мельче М5 ставят металл одним из восьми способов ниже.

Резьба метчиком

Есть промежуточный путь: напечатать гладкое отверстие и нарезать в нём резьбу метчиком. Метчик ведут без нажима и часто выкручивают, чтобы убрать стружку: от усилия пластик трескается[8]. Такая резьба, как и печатная, от частых разборок изнашивается[10].

03Какой способ выбрать

Способов поставить металл в деталь восемь. Четыре про резьбу, три про вал и подшипник, один про длинные детали. Ответьте на вопросы о своей детали, и лишние погаснут.

04Винт и гайка насквозь

Самое надёжное соединение, с него я бы начинал. Винт проходит обе детали насквозь, с обратной стороны гайка. Резьбы в пластике нет: он только сжат между головкой и гайкой.

3,4
Когда брать
Есть доступ с двух сторон
Главное
Под М3 отверстие 3,4 мм
Подвох
Нужно место под гайку

Диаметр сквозного отверстия задаёт ГОСТ 11284-75[7]. Рядов три: чем дальше, тем больше запас на то, что отверстия в двух деталях не совпадут.

Сквозные отверстия под винты от М3 до М6, мм
ВинтТочная сборкаОбычнаяС запасом
М33,2 мм3,4 мм3,6 мм
М44,3 мм4,5 мм4,8 мм
М55,3 мм5,5 мм5,8 мм
М66,4 мм6,6 мм7,0 мм

В таблице размер готового отверстия. Принтер печатает отверстия меньше, чем в модели[3, 9], поэтому в модель я бы закладывал средний столбец: 3,4 мм под М3. Стенку вокруг отверстия оставляют не тоньше диаметра винта: вокруг М5 это 5 мм[8].

05Винт прямо в пластик

Когда гайку поставить некуда, винт вворачивают в саму деталь. В первой детали отверстие сквозное, во второй глухое и меньше винта: винт сам продавит в нём резьбу.

2,7-2,8
Когда брать
Гайку поставить некуда, сборка разовая
Главное
Под М3 отверстие от 2,7 до 2,8 мм
Подвох
Резьбу легко сорвать затяжкой

Держит такое соединение лучше, чем кажется. В замере CNC Kitchen винт М3 в отверстии 2,7 мм выдержал на вырыв 142 кг. Хорошая латунная вставка в том же пластике выдержала 181 кг, дешёвая 39[13].

Слабое место у него затяжка. Резьбу в пластике сорвало моментом около 1 ньютон-метра, а вставка держала от 3 до 4, пока не срезало головку винта[13]. Перетянули один раз, и соединение больше не держит.

Под М3 я бы ставил в модель от 2,7 до 2,8 мм и уточнял по пробнику. Общее правило даёт Protolabs: отверстие, в котором витки винта входят в пластик на 75-80 процентов своей высоты[8]. Для сборки на один раз этого хватит. Деталь, которую разбирают часто, просит вставку: резьба в пластике от разборок изнашивается[8, 10].

06Вплавляемая вставка

Вставка это латунная втулка с резьбой внутри и насечкой снаружи. Её греют паяльником и вдавливают в отверстие: пластик плавится, затекает в насечку и застывает. Винт после этого идёт по металлу, и соединение переносит частые разборки[10].

+1 мм
Когда брать
Деталь часто разбирают
Главное
Отверстие на 1 мм глубже вставки
Подвох
Тесное отверстие заливает резьбу

На вырыв вставка сильнее резьбы, нарезанной в пластике. В испытаниях на PLA и ABS разница вышла значимой почти на всех размерах от М3 до М8[6]. Сами вставки тоже разные: дешёвая с одной продольной насечкой держала в четыре с лишним раза хуже хорошей[13].

Куда девается пластик

Вставка вытесняет пластик, и ему нужно место. От того, какое отверстие вы нарисовали, зависит, останется ли резьба чистой.

Вставка гонит перед собой валик расплава. Деться ему некуда, и он поднимается в резьбу: винт упирается в пластик.

Выберите отверстие. Глухое отверстие делают на миллиметр глубже вставки, а тесное оставляет под ней валик пластика[14]. На форуме Bambu Lab с тем же столкнулись на ASA: в тесном и коротком отверстии пластик заливал резьбу[17].

Четыре шага

  1. Диаметр с чертежа производителя. И проверка по пробнику: у CNC Kitchen принтер печатал отверстия на 0,1 мм меньше модели[13].
  2. Глубина с запасом. Глухое отверстие на миллиметр глубже вставки. Фаска на входе не нужна, стенки прямые[14].
  3. Паяльник на 10-20 градусов горячее печати. Около 225 для PLA, 245 для PETG, 265 для ABS[14].
  4. Дожать и подержать. Паяльником вставку утапливают на девять десятых, остаток дожимают плоским и держат несколько секунд. Горячая вставка норовит вылезти обратно[14].

07Закладная гайка

Обычная гайка в напечатанном гнезде даёт ту же металлическую резьбу без паяльника. Путей два.

  • Карман сбоку. В модели рисуют паз, открытый с торца детали. Гайку задвигают в него после печати.
  • Пауза в печати. Гнездо закрыто со всех сторон. Принтер останавливают на нужном слое, кладут гайку и продолжают: следующие слои закрывают её пластиком[11, 15].
0,1-0,15
Когда брать
Нужна металлическая резьба без паяльника
Главное
Зазор от 0,1 до 0,15 мм на сторону
Подвох
Пауза на слой раньше или позже

Гайка должна ложиться свободно и не проворачиваться. Protolabs советует начинать с зазора 0,1 мм на сторону[8], Prusa для своих принтеров называет 0,15 мм[15]. В тесное гнездо гайка не ляжет, в свободном провернётся вместе с винтом.

С паузой чаще всего промахиваются на один слой: слайсер ставит остановку перед началом выбранного слоя[15]. Гнездо делают чуть глубже высоты гайки[8], чтобы сопло прошло над ней. По-моему, закладная гайка удобна от М5: мельче её трудно ухватить пальцами.

08Подшипник внатяг

Подшипник держится в гнезде натягом: гнездо чуть меньше его наружного кольца. Насколько меньше, заранее не угадать. На размер напечатанного гнезда влияют слайсер, пластик, сам принтер и обдув[4], поэтому число снимают с пробника.

Когда брать
В детали что-то вращается
Главное
Давить ровно, шов увести с посадки
Подвох
Вторая запрессовка держит слабее
На схеме шов слоя уходит в канавку, после этого подшипник садится в гнездо.
  • Давите ровно. Я бы запрессовывал тисками: губки ведут подшипник без перекоса. Большой силы не нужно: в опыте с корпусами из PETG хватило около 600 Н, это примерно 60 кг[5].
  • Уведите шов. Каждый слой принтер где-то начинает и заканчивает, и в этом месте остаётся бугорок. На круглом отверстии спрятать его негде[12]. Я бы нарисовал в гнезде канавку и кистью в слайсере назначил шов в неё.
  • Запрессовывайте один раз. В том же опыте второй раз подшипник вошёл с усилием 400 Н вместо 600 и держался слабее: пластик смялся и стёрся[5].

Клей вместо натяга я бы не брал: он затечёт в подшипник.

09Вал: внатяг или в зажим

Внатяг

В размер под вал принтер не попадёт. Отверстия до 18 мм выходят меньше, чем в модели, при любом положении детали на столе[3], а насколько, зависит от принтера, слайсера и пластика[9]. Поэтому отверстие печатают заведомо меньше и досверливают[9].

сверло 3,9
Когда брать
Вал стоит в детали намертво
Главное
Печатать меньше и досверлить
Подвох
Тонкая стенка лопнет по слою

Под вал 4 мм я бы взял сверло 3,8 или 3,9: вал войдёт с натягом. Стенку вокруг отверстия делайте толще обычной, я бы оставил не меньше диаметра вала. И ставьте деталь на стол так, чтобы отверстие смотрело вверх: вал распирает его во все стороны, и стенка лежачего отверстия лопнет по слою.

В зажим

Натяг не годится, когда вал при сборке двигают, а потом закрепляют. Тогда в посадке делают разрез и стягивают его винтом, как хомут. Второй вариант: вставка сбоку и винт, который упирается в вал.

Когда брать
Вал двигают при сборке
Главное
Разрез в посадке и стяжной винт
Подвох
Нужно место под винт сбоку

10Трубка вместо пластика

Длинное и прямое печатать незачем. Раму, штангу или высокую стойку я бы собирал из алюминиевой трубки или профиля, а печатал только узлы по концам. У трубки нет швов между слоями, а два небольших узла печатаются быстрее длинной балки.

Когда брать
Деталь длинная и прямая
Главное
Печатать только узлы по концам
Подвох
Трубку надо купить и отрезать

Узлы держат трубку зажимом или натягом, как вал. Пластика при этом уходит меньше, а печать у меня считается по весу, от 10 ₽ за грамм. Расчёт и полный прайс на странице цен.

11Пробник зазоров

Все числа выше это отправная точка. Размер в модели и размер с принтера расходятся, и у каждой пары принтера с пластиком по-своему[4, 9]. Поэтому перед посадкой печатают пробник: пластинку с рядом отверстий, каждое на десятую больше соседнего. Печатают её тем же пластиком и с теми же настройками, что и деталь[14].

Натяг 0,1 мм: вал не войдёт без усилия

Выберите отверстие в модели. Пример считан по одному замеру: принтер CNC Kitchen печатал отверстия на 0,1 мм меньше модели[13]. У другого принтера и пластика число своё, его и показывает пробник.

В пробник вставляют настоящий крепёж: винт, вставку, подшипник. Размер подошедшего отверстия идёт в модель. Пробник мал и печатается быстро, а из-за одного неудачного отверстия перепечатывать приходится всю деталь.

Когда деталь печатаю я, посадки под ваш крепёж подбираю сам. Напишите в заявке, что встанет в деталь: винт М4, подшипник 608, вал 8 мм.

12Шпаргалка

Восемь способов в одной таблице. Материал детали тоже важен: под нагрузку и удар я беру PETG, под жару ABS.

Восемь способов поставить металл в напечатанную деталь
СпособКогда братьГлавное
1. Винт и гайка насквозьЕсть доступ с двух сторонПод М3 отверстие 3,4 мм
2. Винт прямо в пластикГайку поставить некуда, сборка разоваяПод М3 отверстие от 2,7 до 2,8 мм
3. Вплавляемая вставкаДеталь часто разбираютОтверстие на 1 мм глубже вставки
4. Закладная гайкаНужна металлическая резьба без паяльникаЗазор от 0,1 до 0,15 мм на сторону
5. Подшипник внатягВ детали что-то вращаетсяДавить ровно, шов увести с посадки
6. Вал внатягВал стоит в детали намертвоПечатать меньше и досверлить
7. Вал в зажимВал двигают при сборкеРазрез в посадке и стяжной винт
8. Трубка или профильДеталь длинная и прямаяПечатать только узлы по концам

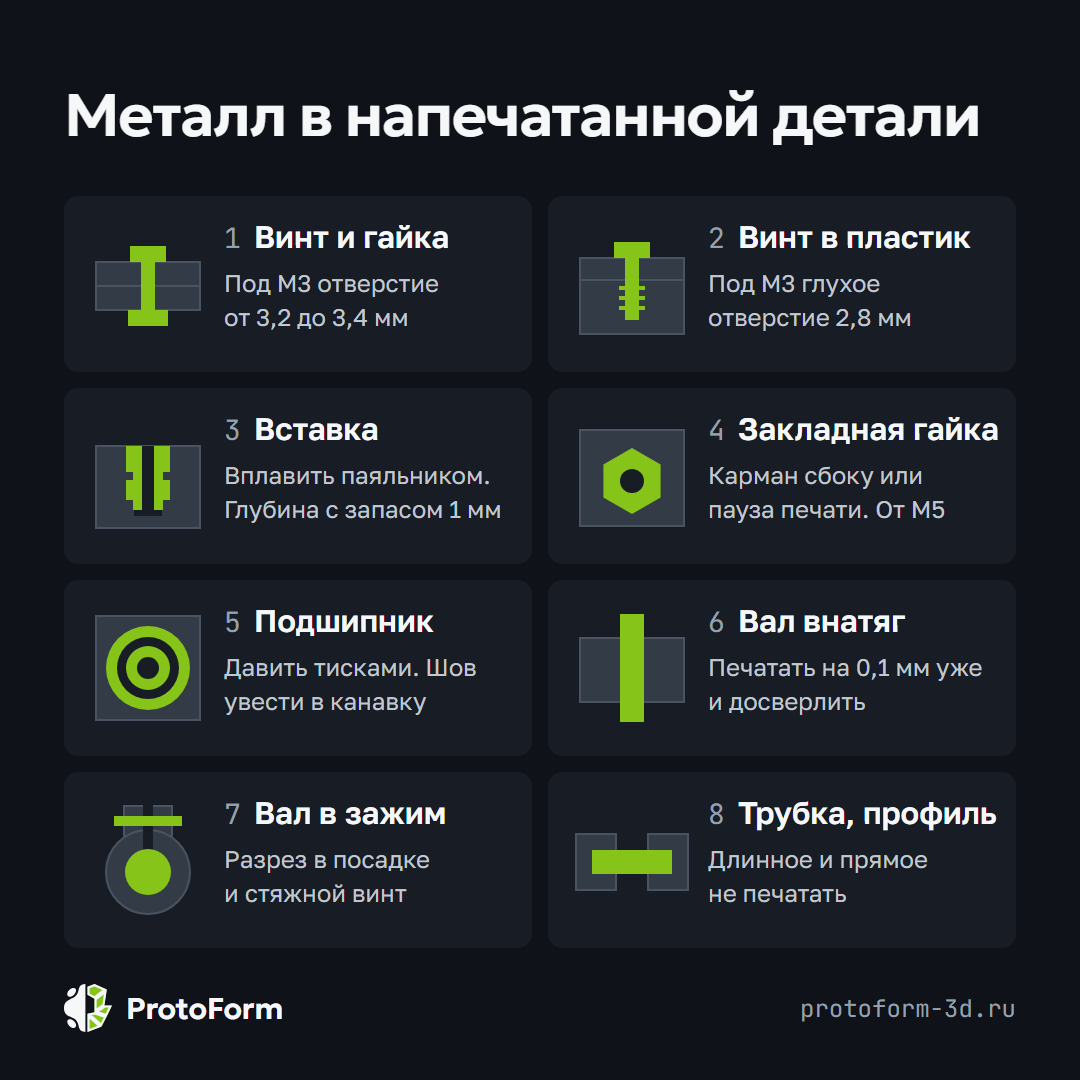

Шпаргалка: восемь способов соединить напечатанную деталь с металлом. Винт и гайка, винт в пластик, вплавляемая вставка, закладная гайка, подшипник, вал внатяг, вал в зажим, трубка или профиль
Та же шпаргалка картинкой. Сохранить

13Частые вопросы

Можно ли напечатать резьбу на 3D-принтере

Да, если резьба крупная. От М6 её печатают вместе с деталью, и она работает. Мельче М5 витки выходят неточными, поэтому вместо печатной резьбы ставят металл: вставку, гайку или винт прямо в пластик.

Какое отверстие делать под винт М3 в напечатанной детали

Сквозное под винт с гайкой 3,4 мм, это второй ряд по ГОСТ 11284-75. Глухое под винт, который вворачивают прямо в пластик, от 2,7 до 2,8 мм. Под вплавляемую вставку диаметр берут с чертежа производителя: у разных вставок М3 это от 4,0 до 4,5 мм.

Что прочнее, вплавляемая вставка или винт в пластик

На вырыв они близки: в замере винт М3 в пластике выдержал 142 кг, хорошая вставка 181. Расходятся они в затяжке. Резьбу в пластике срывает момент около 1 ньютон-метра, вставка держит втрое больше и переносит частые разборки.

Как вставить гайку внутрь детали при печати

В модели рисуют гнездо по форме гайки с зазором от 0,1 до 0,15 мм на сторону. В слайсере ставят паузу на слое, который закрывает гнездо. Принтер останавливается, вы кладёте гайку, и печать идёт дальше поверх неё. Второй путь проще: паз, открытый сбоку, куда гайку задвигают после печати.

Какой зазор закладывать в 3D-печати

Одного числа нет: отверстия до 18 мм принтер печатает меньше, чем в модели, и у каждой пары принтера с пластиком разница своя. Под гайку в гнезде начинают с 0,1 мм на сторону, под винт берут отверстие из ГОСТа. Точное значение показывает пробник: пластинка с рядом отверстий разного размера.

Как посадить подшипник в напечатанную деталь

Гнездо делают чуть меньше подшипника и запрессовывают его тисками, чтобы он шёл без перекоса. Шов слоя уводят с посадочной поверхности. Запрессовывать лучше один раз: в опыте второй раз подшипник вошёл с усилием 400 Н вместо 600 и держался слабее.

Вы ставите вставки и подшипники сами

Да. Вплавлю вставки, заложу гайки, запрессую подшипник, досверлю отверстие под вал. Напишите в заявке, какой крепёж встанет в деталь. Стоимость сборки назову вместе с расчётом печати.
