TPU пластик: гибкие детали, которые возвращают форму

Печать TPU нужна, когда деталь должна гнуться, пружинить или гасить удар. Рассказываю, как устроен этот пластик, что значат буквы на катушке, какой TPU бывает и где у него предел.

Опубликовано Технология FDMЦена печати от 16 ₽ за граммТвёрдость 95A по Шору

Что в статье
  1. 01Пластик, который тянется
  2. 02Что значат 95A и 85A
  3. 03Какой TPU бывает
  4. 04Родственники, резина и силикон
  5. 05Мягкость задаёт заполнение
  6. 06Как печатают TPU
  7. 07Где у TPU предел
  8. 08Правда или миф
  9. 09Какой материал выбрать
  10. 10Шпаргалка
  11. 11Сколько стоит печать из TPU
  12. 12Частые вопросы
  13. 13Источники
  14. Оставить заявку

Коротко

  • TPU тянется и возвращается, как резина, но плавится, как пластик. Внутри у него жёсткие узлы и мягкие свёрнутые куски цепочек. Нагрев узлы расплавляет, поэтому TPU можно печатать.
  • 95A это твёрдость по Шору: насколько игла твердомера уходит в материал. TPU 95A на ощупь как колесо магазинной тележки. Мягче 85A принтеры Bambu Lab не печатают вовсе.
  • TPU бывает на сложном и на простом эфире. Первый лучше держит масло и истирание, второй горячую воду, сырость и мороз. На катушке это пишут редко.
  • Мягкость детали задаёт не только пластик. Из одного TPU 95A с редким заполнением выходит деталь в несколько раз мягче сплошной.
  • Резину и силикон принтер на нити не печатает. TPU закрывает твёрдую часть силиконовой шкалы, а мягкий силикон отливают в напечатанную форму.
  • Я печатаю из TPU 95A уплотнения, демпферы, чехлы, ролики и накладки против вибрации. 20 ₽ за грамм при слое 0,2 мм.

01Пластик, который тянется

TPU расшифровывается как термопластичный полиуретан. «Термопластичный» значит, что при нагреве он плавится, как PLA или PETG. А в остывшей детали ведёт себя как резина: тянется и возвращается обратно.

Цепочка TPU собрана из кусков двух видов[1]. Длинные мягкие куски свёрнуты клубком. Короткие жёсткие у соседних цепочек слипаются друг с другом в узлы. Посмотрите, что с ними происходит, если тянуть и если нагреть.

Покой. Мягкие куски свёрнуты, жёсткие у соседних цепочек сцеплены в узлы.

Тяните ползунок и отпускайте. Потом нагрейте и сделайте то же самое. Рисунок условный: настоящий узел собирает куски сотен цепочек, а мягкий кусок свёрнут клубком, а не волной.

Клубки дают растяжение: напечатанный TPU 95A вытягивается в шесть-семь раз длиннее, прежде чем порвётся. Узлы держат форму, поэтому деталь возвращается. А при нагреве узлы плавятся, у большинства продажных прутков между 160 и 220 градусами[2]. Тогда TPU течёт, и его можно выдавить через сопло.

У резины так не выйдет. Её цепочки сшиты химически, и при нагреве она не течёт, а разлагается. Поэтому резину не печатают, а TPU печатают.

В испанском разборе десяти продажных прутков все жёсткие куски оказались одинаковыми по составу. Прутки различались мягкой частью и тем, сколько в них жёстких кусков. Чем их больше, тем пластик твёрже: у мягкого 70A около трети веса, у твёрдых 95A и 98A около половины.

02Что значат 95A и 85A

На катушке TPU рядом с названием стоит число с буквой: 95A, 85A, 64D. Это твёрдость по Шору. Прибор с иглой на пружине прижимают к образцу, и он показывает, насколько игла ушла внутрь. Ушла на все 2,5 мм, прибор показывает 0. Не ушла совсем, 100[9].

Букв две. Шкала A для мягких материалов, D для твёрдых: там игла острее, а пружина в пять с лишним раз сильнее. Если по шкале A вышло больше 90, ГОСТ советует перемерить по D. Шкалы перекрываются: 95A это примерно 45D[14].

95A: игла уходит на 0,13 мм, пружина давит с силой 7,7 Н. Примерно как колесо магазинной тележки. Печатается на обычном сопле 0,4 мм, если не гнать скорость.

Двигайте ползунок или нажмите на вещь. Ход иглы и сила пружины по ГОСТ[9], твёрдость вещей по шкале Smooth-On[14], что печатается, по руководству Bambu Lab[15]. Глубина на рисунке увеличена.

Число зависит и от того, когда на него смотреть. Под иглой материал понемногу оседает, поэтому ГОСТ читает показание через 15 секунд, а часть производителей через 3 или сразу. Напечатанный образец к тому же мягче прутка: в Prusa свой TPU 95A на образце намерили около 93A, виноват воздух между нитями[30].

Какую твёрдость выбрать

В продаже есть TPU от 60A до 98A и ещё более твёрдые, по шкале D. Чем пластик мягче, тем труднее его печатать. Принтеры Bambu Lab не печатают TPU мягче 85A вовсе, а 85A требует сопла от 0,6 мм и не идёт на их принтерах серии A[15].

У меня в прайсе TPU 95A. Он гнётся, держит форму и печатается предсказуемо. Если деталь нужна мягче, я делаю её мягче заполнением, об этом пятая глава.

03Какой TPU бывает

Мягкая часть цепочки TPU бывает двух видов: сложный эфир (полиэстер) и простой эфир (полиэфир). На катушке это пишут редко, а разница большая. В испанском разборе из десяти прутков половина оказалась на сложном эфире, половина на простом[2].

  • Сложный эфир. Прочнее, лучше держит масло, жару и истирание[10]. При одинаковой доле жёстких кусков он ещё и твёрже, а на разрыв держит 35 МПа против 22[3].
  • Простой эфир. Не боится горячей воды, сырости и плесени, лучше гнётся на холоде. Prusament TPU 95A сделан на нём[17].

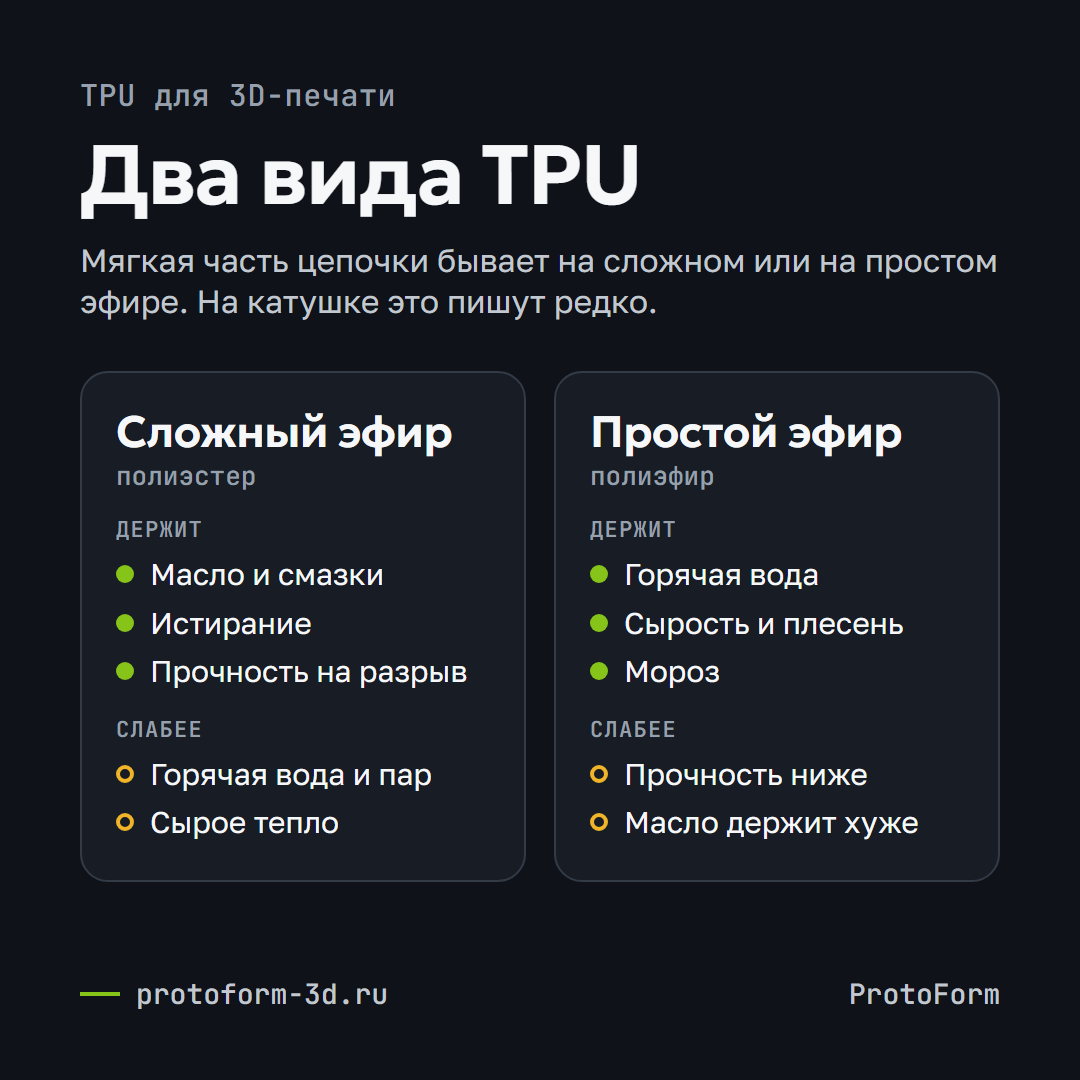

Схема: два вида TPU для 3D-печати. TPU на сложном эфире держит масло, истирание и нагрузку на разрыв, но слабее в горячей воде и сыром тепле. TPU на простом эфире держит горячую воду, сырость и мороз, но слабее на разрыв и хуже держит масло

Слабое место сложного эфира в горячей воде. Вода рвёт его цепочки, химики называют это гидролизом. В опыте Lubrizol такой TPU без защитной добавки пролежал пять недель в воде при 70 градусах и сохранил 28 процентов прочности[12]. При комнатной температуре это почти незаметно.

Во влажном тепле сложный эфир едят ещё и микробы: сначала деталь темнеет, потом трескается[10]. Поэтому для детали в масле лучше сложный эфир, а для детали у горячей воды, в бане или в сыром погребе простой. Если деталь будет работать в воде, напишите об этом в заявке.

Солнце

Жёсткие куски тоже бывают разными. В обычном TPU в них есть бензольные кольца, и на солнце такой пластик желтеет с поверхности. TPU на веществах без колец не желтеет[11], но в прутках он редкость: все десять в испанском разборе были обычными. Чёрный цвет пожелтение прячет, на светлых оно заметнее.

TPU, который вспенивается

Есть прутки со вспенивателем. При печати до 200 градусов такой TPU выходит твёрдым, 95A. Горячее он вспенивается, вырастает в объёме в полтора раза и становится мягче, до 55A[19]. Мягкость такой детали задают температурой печати.

04Родственники, резина и силикон

Гибкие пластики, которые плавятся, называют общим словом TPE. Стандарт ISO делит их на семьи: на основе стирола, сополиэфира, полиамида, полиолефинов, и среди них TPU[13]. Под словом «флекс» в магазинах продают разные из них. Ведут себя они по-разному, поэтому на катушке ищут название полимера.

Резина и силикон

Часто спрашивают, можно ли напечатать деталь из резины или силикона. На принтере, который плавит нить, нельзя. Резина и силикон сшиты химически, при нагреве они не плавятся. Силикон к тому же слишком вязкий, его не выдавить через сопло[20].

Вместо резины берут TPU. По данным Formlabs, силикон бывает от 10A до 80A, а TPU и другие гибкие прутки от 45A до 90A и выше, поэтому твёрдую часть силиконовой шкалы они закрывают. Для уплотнения, накладки или колеса этого обычно хватает, хотя на ощупь TPU 95A твёрже мягкой резины.

Если нужен мягкий силикон

Тогда печатают форму и заливают в неё двухкомпонентный силикон. Он повторяет каждую неровность формы, вместе со слоями печати[21]: гладкой деталь выйдет только из гладкой формы. Ещё одна ловушка: силикон на платиновом отвердителе может не застыть в форме из PLA или PETG. Его проверяют пробой на кусочке или покрывают форму лаком[22].

Настоящий силикон тоже печатают, но не нитью, а засветкой жидкого силикона на особых принтерах[20]. У меня таких нет. Форму для заливки я напечатаю: напишите в заявке, какой силикон будете лить.

05Мягкость задаёт заполнение

Из одного и того же TPU 95A выходят и жёсткие, и мягкие детали. Деталь внутри не сплошная: снаружи стенки, внутри редкая сетка, заполнение. Чем оно реже, тем деталь мягче. В Prusa заметили, что с редким заполнением их TPU становится совсем мягким, а сплошная деталь почти неразрушима[30].

  • Жёсткость100%

Сплошная деталь из TPU 95A: самая жёсткая, какую можно получить из этого пластика.

Двигайте ползунок. Жёсткость при 20, 50 и 80 процентах из опыта с кубиками из TPU 94A с углеродными трубками[7], сплошная деталь из TPU 95A из другого опыта[6], между точками по прямой. Это порядок величин, а не расчёт вашей детали. Проседание под грузом нарисовано условно.

Важен и рисунок сетки. В ирландском опыте простая решётка при редком заполнении складывалась под нагрузкой рывком, а объёмный узор, гироид, сжимался плавно, как пена. Гироид с заполнением 5 процентов оказался ближе всех к пене с памятью формы[5]. Соты вышли на треть жёстче гироида, хотя пластика на них ушло меньше[4].

Так делают и практики. Автор на Хабре напечатал защитные упоры для моноколеса из TPU с заполнением 10 процентов, оно и задало упругость. Упоры проехали больше 50 километров[27].

Поэтому в заявке на мягкую деталь опишите, как она работает: что на неё давит и насколько она должна проминаться. Под это я подберу заполнение и число стенок.

06Как печатают TPU

Принтер толкает нить к соплу шестернями. Жёсткая нить работает как толкатель. Мягкая под нажимом сжимается и толстеет, трение растёт, и её заминает в подаче[24]. От этого зависят скорость печати, путь нити и даже сушка.

Путь от шестерён до сопла короткий, гнуться нити негде. Так я и печатаю TPU 95A.

Выберите пруток, путь подачи и скорость. Что идёт, а что нет, по руководствам Bambu Lab и REC[15, 16, 24] и по опытам практиков[26, 28]. Рисунок условный.

Длинный путь от шестерён до сопла для TPU хуже всего. Автор на Хабре печатал на принтере с подачей через трубку и не добился ровной подачи даже на 5 мм в секунду, пока не перенёс шестерни к соплу[26]. Мои принтеры подают нить прямо над соплом, поэтому TPU 95A у меня печатается без таких мучений.

Скорость

Обычный TPU 95A Bambu Lab печатает с потоком 3,6 кубических миллиметра в секунду, это около 44 мм в секунду. Особый быстрый сорт того же 95A выдерживает 12 кубических миллиметров, около 147 мм в секунду[16]. Гнать TPU быстрее его сорта нельзя: сопло недополучит пластик, и в детали появятся пустоты.

Температура тоже решает. В португальском опыте TPU 95A, напечатанный при 235 градусах вместо 225, оказался прочнее на 44 процента: пустот между нитями стало вдвое меньше[6].

Сушка

Из воздуха TPU набирает около процента воды, и Bambu Lab требует сушить его перед печатью: 8 часов при 70 градусах[15, 16]. Сырой пруток даёт нити между деталями, пузыри и слабые слои. Даже новая катушка в вакуумной упаковке бывает сырой: на 3dtoday под микроскопом нашли пузыри в детали из только что вскрытого прутка[28]. Как сушат пластик, в статье о сушке.

Стол и приставки

К столу TPU прилипает так крепко, что может порвать покрытие. Поэтому клей на столе служит разделителем[25]. Снимают деталь, поддев край и брызнув спиртом. Приставки для смены катушек обычный TPU не берут: Bambu Lab прямо пишет, что он не совместим с AMS, AMS lite и AMS 2 Pro[15].

Размеры

Отверстия в TPU выходят чуть меньше заданных: материал легко продавливается и подаётся внутрь. Практик на 3dtoday получил 9,8 мм вместо 10[29]. Для посадки на вал или трубку это хорошо, деталь сядет плотно. Если нужен точный размер, напишите об этом в заявке.

07Где у TPU предел

Что я печатаю из TPU

TPU 95A гнётся, гасит удар и вибрацию и возвращает форму. Поэтому из него я печатаю детали, которые должны пружинить:

  • Уплотнения и прокладки. Под крышку корпуса, в стык, под фланец.
  • Демпферы и виброопоры. Ножки для техники, накладки против вибрации и стука.
  • Чехлы и накладки. Защита углов, кромок и кабеля.
  • Колёса, ролики и ремешки. Всё, что катится, держит или облегает.
Деталь из TPU 95A гнётся и возвращает форму.

Тепло

Без нагрузки деталь из TPU 95A держит форму примерно до 80 градусов. Под постоянным сжатием она сдаётся раньше. В паспорте Prusament уплотнение, сжатое при комнатной температуре, не вернуло треть сжатия, при 55 градусах 60 процентов, при 70 уже 70[17].

Мороз

На холоде мягкая часть TPU стекленеет, и деталь твердеет. У прутков 95A в испанском разборе эта граница лежит между минус 41 и минус 22 градусами[2]. TPU на простом эфире держит мороз лучше.

Вода, масло, химия

Воду TPU впитывает: напечатанный образец за неделю в воде прибавил 2,7 процента веса, за месяц 4,4[8]. Большинство масел и смазок его не трогает, а кислоты, щёлочи и часть растворителей вредят[16]. Для еды и питья TPU не годится: производители прутков пищевого контакта не разрешают[15].

Слои

Поперёк слоёв TPU слабее, чем вдоль. Насколько, зависит от прутка и печати: в паспорте UltiMaker 6,4 МПа против 23,7[18], у Bambu Lab 22,3 против 27,3[16]. Поэтому я ставлю деталь на столе так, чтобы нагрузка шла вдоль слоёв.

Тонкие стенки и резьба

Точную резьбу TPU не держит: витки проминаются. Для крепежа в гибкую деталь ставят металлическую втулку или берут жёсткий пластик, способы разобраны в статье о резьбе и крепеже. Тонкие высокие стенки из TPU гнутся уже при печати и выходят неровными.

08Правда или миф

О TPU ходят представления и слишком хорошие, и слишком плохие. Проверьте себя: выберите ответ, и карточка покажет, что говорят опыты.

  1. TPU это та же резина, только для принтера.

    Резина сшита химически раз и навсегда: нагрей её, и она не потечёт, а начнёт разлагаться. У TPU цепочки держатся на узлах, которые при нагреве плавятся, а при остывании собираются снова[1]. Поэтому TPU можно плавить и печатать, а резину нет.

  2. Чтобы деталь вышла мягче, нужен пластик мягче.

    Мягкость задаёт и заполнение. При редком заполнении деталь из TPU 95A в несколько раз мягче сплошной из того же прутка[6, 7], а у Prusa с редким гироидом детали выходили совсем мягкими[30]. Мягкий пруток при этом капризнее в печати.

  3. TPU не боится воды.

    Обычной воды не боится, но набирает её: напечатанный TPU за неделю в воде прибавил 2,7 процента веса[8]. А горячая вода разрушает TPU на сложном эфире: такой TPU без защитной добавки за пять недель при 70 градусах сохранил 28 процентов прочности[12].

  4. TPU стирается медленнее всех пластиков.

    Об абразив TPU стирается в разы медленнее жёстких пластиков: в замере NinjaTek TPU 95A потерял 0,06 грамма, PLA 0,25[23]. Но под стальным колесом в другом опыте он стёрся сильнее PLA, ABS и сополиэфира[8]. Мягкий материал прощает песок и шершавые поверхности, но не твёрдую кромку, которая его режет.

  5. Деталь из TPU одинаково крепка во все стороны.

    Поперёк слоёв она слабее. Насколько, зависит от прутка и печати: в паспорте UltiMaker 6,4 МПа против 23,7 вдоль[18], у Bambu Lab 22,3 против 27,3[16]. Поэтому я ставлю деталь на столе так, чтобы нагрузка шла вдоль слоёв.

  6. На морозе TPU дубеет и трескается.

    Мягкая часть TPU стекленеет при разной температуре у разных марок. У прутков 95A в испанском разборе граница оказалась между минус 41 и минус 22 градусами, у мягкого 70A минус 60, у твёрдого 98A всего минус 7[2]. Чем ближе мороз к этой границе, тем твёрже деталь, но трескаться от холода сам по себе TPU не начинает.

Отвечено 0 из 6.

09Какой материал выбрать

Если деталь должна гнуться, выбор обычно между TPU разной твёрдости, силиконом и жёстким, но упругим PETG. Разница в таблице.

Сравнение TPU 95A, мягкого TPU, силикона и PETG
СвойствоTPU 95ATPU 85A и мягчеСиликонPETG
Твёрдость95A, как колесо тележки85A и ниже, ближе к каблукуот 10A до 80Aжёсткий пластик
Гнётсягнётся и держит формугнётся легкогнётся очень легкопружинит, сильный изгиб остаётся
Как делаютпечатаютпечатают медленно, сопло от 0,6 ммотливают в формупечатают быстро
Где лучше всегоуплотнения, демпферы, роликимягкие накладки и рукояткимягкие прокладки, формы, детали у едырабочие детали, вода
Цена у меня, за грамм20 ₽нет в прайсене печатаю12 ₽

Ответьте на три вопроса о своей детали, и я подскажу материал. Если сомневаетесь, опишите задачу в заявке: я посмотрю модель и скажу прямо, подходит ли ей TPU.

  • Деталь будет греться выше 50 градусов?Машина летом, рядом с мотором, лампой или горячей водой
  • Её будут гнуть, бить или она будет годами держать груз?Защёлки, крепления, кронштейны, полки
  • Она будет стоять на улице?Солнце, дождь, мороз

Советую PLA10 ₽/г

Ни жары, ни улицы, ни нагрузки: это работа для PLA. Он точнее и дешевле остальных.

Заявка на печать из PLAПрочитать про PLA

10Шпаргалка

Всё главное о TPU 95A в одной таблице. Цифры относятся к напечатанной детали и зависят ещё от прутка, заполнения, положения на столе и режима печати.

Свойства TPU 95A
Твёрдость95A по Шору, около 45 по шкале D
Растяжение до разрываот 500 до 650 процентов вдоль слоёв: деталь вытягивается в шесть-семь раз
Прочность на разрывот 24 до 41 МПа вдоль слоёв, зависит от прутка и печати
Прочность поперёк слоёвот четверти до 80 процентов прочности вдоль
Теплобез нагрузки до 80 градусов; сжатое уплотнение садится уже от 55
Морозгнётся, пока мягкая часть не застекленеет: у разных марок от минус 60 до минус 20
Водаиз воздуха набирает около процента, пруток сушат перед печатью
Маслобольшинство масел и смазок не трогают; кислоты, щёлочи и растворители вредят
Солнцежелтеет и стареет с поверхности, на светлых цветах заметнее
Плотностьоколо 1,22 г на кубический сантиметр
Склейкасуперклеем; ацетон и растворители TPU не берут
Пищевой контактнет, производители прутков его не разрешают
Область печати у меня256 на 256 на 256 мм

11Сколько стоит печать из TPU

Считаю по весу готовой детали. Вес зависит не только от размера, но и от того, насколько плотно деталь залита внутри и сколько под неё нужно подпорок: это подбираю я, поэтому окончательную сумму называю по вашей модели.

Базовая цена печати из TPU это 20 ₽ за грамм при стандартном слое 0,2 мм. Тонкий слой печатается дольше, и грамм в нём стоит дороже. Грамм TPU дороже PETG из-за скорости. Мягкую нить нельзя гнать, иначе она мнётся в подаче, поэтому принтер занят деталью дольше.

Цена печати из TPU за грамм по толщине слоя
Толщина слояЦена за граммЧто это даёт
0,28 мм16 ₽черновая печать, слои видны
0,24 мм18 ₽грубее стандарта, зато дешевле
0,2 мм20 ₽стандарт, если не просили другое
0,16 мм24 ₽аккуратная поверхность
0,12 мм28 ₽мелкие элементы и надписи
0,08 мм32 ₽максимум для FDM

Одинаковых деталей много

На тираж действует скидка. Считается она по количеству одинаковых деталей и применяется к цене за грамм. Шкала ступенчатая: на 49 штуках работает пять процентов, на пятидесятой включаются десять.

Скидки за тираж
КоличествоСкидкаЦена за грамм
от 1 до 9 штбез скидки20 ₽
от 10 шт5%19 ₽
от 50 шт10%18 ₽
от 100 шт15%17 ₽
от 500 шт20%16 ₽

Пример расчёта

Пусть это виброопора для техники весом 25 граммов из TPU, стандартный слой. Одна штука выходит в 1 000 ₽. Те же 10 штук попадают на скидку 5 процентов, и весь заказ стоит 4 750 ₽, то есть 475 ₽ за деталь.

Минимальный заказ 1 000 ₽. Заказ, который по весу вышел дешевле, всё равно стоит эту сумму: подготовку модели и запуск принтера мелкая деталь занимает так же, как крупная. Срочная печать считается с наценкой 30 процентов.

Прикинуть свою сумму можно в калькуляторе на главной: там же лежит прайс по всем материалам сразу.

12Частые вопросы

Какая температура печати TPU

Для TPU 95A сопло обычно от 220 до 240 градусов, стол от 30 до 60 с клеем как разделителем, скорость ниже, чем у жёстких пластиков. Точный режим зависит от производителя и подбирается пробной печатью. Когда печатаю я, настройки на моей стороне и в цену уже входят.

Что значит 95A у TPU

Это твёрдость по Шору, шкала A. Игла твердомера под пружиной вдавливается в материал: чем меньше она ушла, тем больше число. 95A почти не продавливается, как колесо магазинной тележки. 85A заметно мягче, 70A как протектор шины.

Можно ли напечатать деталь из резины или силикона

На принтере, который плавит нить, нет: резина и силикон при нагреве не плавятся. Вместо резины берут TPU, он закрывает твёрдую часть силиконовой шкалы. Мягкую силиконовую деталь отливают в напечатанную форму.

Чем TPU отличается от TPE

TPE это общее название эластомеров, которые плавятся при нагреве. TPU один из них, на основе полиуретана. Под словом TPE на катушке продают и TPU, и эластомеры на основе стирола, поэтому смотрят на название полимера.

Нужно ли сушить TPU перед печатью

Да. Bambu Lab сушку TPU требует: 8 часов при 70 градусах. Из воздуха пруток набирает около процента воды, и сырой TPU даёт нити, пузыри и слабые слои. Подробнее в статье о сушке пластика.

Почему TPU не печатается через АСПП и AMS

Мягкая нить не проходит длинный изогнутый путь через приставку для смены катушек: гнётся и застревает. Bambu Lab прямо пишет, что обычный TPU с AMS, AMS lite и AMS 2 Pro не совместим. Исключение один особый TPU 68D, но он почти жёсткий.

Сколько стоит напечатать деталь из TPU

Цена считается по весу готовой детали: 20 ₽ за грамм при стандартном слое 0,2 мм. Минимальный заказ 1 000 ₽, поэтому детали легче 50 граммов стоят как минимальный заказ. Точную сумму назову по вашей модели, проверка файла бесплатная.

13Источники

Цифры и выводы статьи опираются на эти работы. Почти все они на английском: основная литература о пластиках выходит в международных журналах. Сноска в тексте раскрывает список и ведёт к нужному пункту.

Показать список: 8 научных работ, 17 стандартов и руководств и 5 опытов практиков

Научные работы

  1. Kojio K., Furukawa M., Nonaka Y., Nakamura S. (2010). Control of Mechanical Properties of Thermoplastic Polyurethane Elastomers by Restriction of Crystallization of Soft Segment. Materials, т. 3, № 12, с. 5097-5110. doi:10.3390/ma3125097из чего собрана цепочка TPU и при скольких градусах плавятся жёсткие узлы
  2. León-Calero M., Reyburn Valés S. C., Marcos-Fernández Á., Rodríguez-Hernandez J. (2021). 3D Printing of Thermoplastic Elastomers: Role of the Chemical Composition and Printing Parameters in the Production of Parts with Controlled Energy Absorption and Damping Capacity. Polymers, т. 13, статья 3551. doi:10.3390/polym13203551состав десяти продажных прутков TPU, их мороз и мягкость при разном заполнении
  3. Jin X., Guo N., You Z., Tan Y. (2020). Design and Performance of Polyurethane Elastomers Composed with Different Soft Segments. Materials, т. 13, статья 4991. doi:10.3390/ma13214991TPU на сложном и простом эфире при одинаковой доле жёстких кусков
  4. Beloshenko V., Beygelzimer Y., Chishko V. и др. (2021). Mechanical Properties of Flexible TPU-Based 3D Printed Lattice Structures: Role of Lattice Cut Direction and Architecture. Polymers, т. 13, статья 2986. doi:10.3390/polym13172986соты против гироида: какое заполнение жёстче при меньшем расходе пластика
  5. Nace S. E., Tiernan J., Holland D., Ni Annaidh A. (2021). A comparative analysis of the compression characteristics of a thermoplastic polyurethane 3D printed in four infill patterns for comfort applications. Rapid Prototyping Journal, т. 27, № 11, с. 24-36. doi:10.1108/RPJ-07-2020-0155какое заполнение сжимается плавно, а какое щёлкает, и чем TPU похож на пену
  6. Sardinha M., Ferreira L., Diogo H., Ramos T. R., Reis L., Vaz M. F. (2025). Material extrusion of TPU: thermal characterization and effects of infill and extrusion temperature on voids, tensile strength and compressive properties. Rapid Prototyping Journal, т. 31, № 11, с. 62-81. doi:10.1108/RPJ-06-2024-0241сплошной TPU 95A: жёсткость, возврат после сжатия и температура печати
  7. Jung I., Shin E. J., Lee S. (2023). Study on CNT/TPU cube under the 3D printing conditions of infill patterns and density. Scientific Reports, т. 13, статья 17728. doi:10.1038/s41598-023-44951-5жёсткость кубиков из TPU при заполнении 20, 50 и 80 процентов
  8. Trzaskowski M., Tanabe G., Churei H. и др. (2025). Physico-Mechanical Properties of 3D-Printed Filament Materials for Mouthguard Manufacturing. Polymers, т. 17, статья 2190. doi:10.3390/polym17162190сколько воды набирает напечатанный TPU и как его стирает стальное колесо

Стандарты и руководства

  1. Росстандарт (2015). ГОСТ 24621-2015 (ISO 868:2003). Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра (твердость по Шору). межгосударственный стандарт. meganorm.ruкак устроен твердомер Шора и что значат числа на шкалах A и D
  2. BASF. Elastollan® Material Properties. брошюра производителя сырья для TPU. basf.comчем TPU на сложном эфире отличается от TPU на простом, истирание и солнце
  3. Covestro. Chemical properties of TPU. сайт производителя сырья для TPU. solutions.covestro.comгорячая вода, микробы, масла и почему обычный TPU желтеет на солнце
  4. Lubrizol Advanced Materials (2010). Thermoplastic polyurethanes containing a salt of zirconium phosphate, патент US 7,772,309 B2. Google Patents. patents.google.comсколько прочности TPU на сложном эфире теряет за пять недель в горячей воде
  5. ISO (2014). ISO 18064:2014. Thermoplastic elastomers. Nomenclature and abbreviated terms. международный стандарт, ознакомительные страницы. webstore.ansi.orgкакие эластомеры называют TPE и где среди них TPU
  6. Smooth-On. Durometer Shore Hardness Scale. сайт производителя силиконов. smooth-on.comтвёрдость привычных вещей по Шору: от резинки до колеса тележки
  7. Bambu Lab. TPU Printing Guide. Bambu Lab Wiki. wiki.bambulab.comкакие сорта TPU печатают принтеры Bambu Lab, сушка и приставки для катушек
  8. Bambu Lab. TPU 95A HF: Technical Data Sheet V1.0. паспорт пластика. store.bblcdn.comрежим печати, скорость, прочность вдоль и поперёк слоёв, вода из воздуха
  9. Prusa Polymers (2025). Prusament TPU 95A: Technical Data Sheet. сайт Prusament. prusament.comTPU на простом эфире и как сжатое уплотнение садится от нагрева
  10. UltiMaker (2025). TPU 95A Technical Data Sheet. сайт UltiMaker. um-support-files.ultimaker.comпрочность напечатанного TPU вдоль слоёв и поперёк
  11. colorFabb. varioShore TPU. сайт производителя прутка. colorfabb.comTPU, который вспенивается от нагрева и становится мягче
  12. Formlabs. Silicone 3D Printer Guide: Direct Silicone 3D Printing & Alternatives. блог Formlabs. formlabs.comпочему силикон не печатают из нити и какую часть его шкалы закрывает TPU
  13. Formlabs. How to Cast Silicone Parts in 3D Printed Molds. блог Formlabs. formlabs.comкак отливают силикон в напечатанную форму и что в нём остаётся от слоёв
  14. Smooth-On. My platinum silicone came out tacky / gooey / won't fully cure. What happened?. справка Smooth-On. support.smooth-on.comпочему силикон может не застыть в форме из PLA или PETG
  15. NinjaTek. Technical Specs. сайт производителя прутка. ninjatek.comистирание TPU 95A и 85A рядом с PLA и ABS
  16. REC. Флекс флексу рознь: что такое гибкие филаменты, и как с ними работать на 3D-принтере. REC Wiki. rec3d.ruпочему мягкая нить заминается в подаче
  17. Prusa Research. Flexible materials. база знаний Prusa. help.prusa3d.comпочему гибкий пластик приклеивается к столу намертво и зачем там клей

Опыты практиков

  1. DAN_SEA (2024). Как я боролся с TPU-полимером при 3D печати и победил (но процесс ещё идёт). Хабр. habr.comпочему TPU не шёл через длинную трубку даже на малой скорости
  2. CyberexTech (2024). Как я печатал упоры для моноколеса и что из этого вышло. Хабр. habr.comупоры из TPU с заполнением 10 процентов и 50 километров испытаний
  3. vadik1000 (2017). Знакомимся с пластиком TPU (термопластичным полиуретаном). 3dtoday. 3dtoday.ruсырой пруток из новой упаковки и деталь, которую не удалось порвать руками
  4. chak198 (2025). Печатаем TPU флексами гибкими филаментами. 3dtoday. 3dtoday.ruпочему отверстия в TPU выходят меньше заданных
  5. Prusa Research (2025). Prusament TPU 95A: Now that's a flex!. блог Prusa Research. blog.prusa3d.comпочему напечатанный образец мягче прутка и как его смягчает редкое заполнение

Напечатать деталь из TPU

Пришлите модель или опишите задачу словами. Я посчитаю стоимость, назову срок и предупрежу, если в модели есть слабые места. Проверка файла бесплатная и ни к чему вас не обязывает.

Звёздочкой отмечено то, без чего мы не сможем ответить. Остальное можно пропустить.

Как мы обращаемся с данными, описано в политике обработки персональных данных

Форму защищает Яндекс SmartCaptcha. Сервис получает IP-адрес и сведения о браузере, но не получает текст заявки. Подробнее в Политике.

Заявка принята

Мы её уже видим. Ответим в течение рабочего дня: пн-пт до 22:00, сб и вс до 18:00. Если вопрос срочный, позвоните.

ПозвонитьОставить заявку

Содержание

Светлая темаТёмная тема

Настройки куки

Включая статистику, вы даёте согласие на обработку персональных данных.
